NVIDIA NETWORKING MELLANOX
QUANTUM QM8700
InfiniBandスイッチシリーズ
NVIDIA
NVIDIA NETWORKING QUANTUM-2 QM9700 シリーズ
400G InfiniBand スマートスイッチによるデータセンターのスケールアウト
より大きなデータ容量とインネットワーク・コンピューティングで研究、イノベーション、
製品開発を促進
ハイパフォーマンス・コンピューティング（HPC）や人工知能（AI）のアプリケーションがより複雑になるにつれ、最先端の高速ネットワークへの要求は、究極規模のシステムにとって重要なものとなっています。NVIDIA Quantum-2は、パワーと密度で業界をリードするスイッチプラットフォームであり、NDR の 毎秒400 ギガビット (Gb/s) InfiniBand スループットにより、AI開発者や科学研究者に、世界で最も困難な問題に挑むための最高のネットワーキング性能を提供します。
先進のコンピューティングには先進のネットワーキングが必要
NVIDIA Quantum-2ベースのQM9700およびQM9790スイッチシステムは、1U標準シャーシ設計でポートあたり400Gb/s InfiniBandの前例のない64ポートを提供します。単一のスイッチは、51.2テラビット/秒（Tb/s）の集約された双方向スループットを実現し、665億パケット/秒（BPPS）の容量を超えるランドマークを備えています。最新のNVIDIA高速インターコネクト 400Gb/s テクノロジーをサポートするNVIDIA Quantum-2は、リモート・ダイレクト・メモリ・アクセス（RDMA）、アダプティブルーティング、NVIDIAスケーラブル階層型集約および削減プロトコル（Scalable Hierarchical Aggregation and Reduction Protocol™ - SHARP）などの最先端テクノロジを組み込んだ、高速で非常に低遅延でスケーラブルなソリューションを提供します。他のネットワーキングソリューションとは異なり、NVIDIA InfiniBandは、自己修復ネットワーク機能に加えて、サービス品質（QoS）、拡張仮想レーン（VL）マッピング、および輻輳制御を提供して、アプリケーション全体のスループットを最高にします。理想的なラックマウント型InfiniBandソリューションとして、QM9700およびQM9790 400Gb/s InfiniBand 固定構成スイッチは、FAT Tree、SlimFly、DragonFly +、多次元トーラスなどのさまざまなトポロジーを可能にするため、最大限の柔軟性を実現します。また、前世代との下位互換性があり、広範なソフトウェアエコシステムのサポートが含まれています。
データ駆動型コンピューティングの時代
今日の複雑な研究では、高解像度のシミュレーション、極端なサイズのデータセット、およびリアルタイムで情報を交換する必要のある複雑で高度に並列化されたアルゴリズムの超高速処理が求められています。QM9700 400Gb/s InfiniBand スイッチは、NVIDIA In-Network Computingテクノロジーを拡張し、第3世代のNVIDIA SHARPテクノロジーであるSHARPv3を導入します。SHARPv3は、ネットワークを介した小規模および大規模なデータ集約に対して事実上無制限のスケーラビリティを実現し、前世代と比較して32倍高いAIアクセラレーションパワーを実現します。SHARPv3は、データがデータセンターネットワークを移動する間、複雑な計算のアプリケーションパフォーマンスを劇的に向上させ、アプリケーションのランタイムに参加し、ネットワークを通過するために必要なデータの量を削減します。
ネットワーク設計とトポロジーの合理化
NVIDIAポートスプリットテクノロジーを実装することにより、QM9700およびQM9790スイッチは200Gb / sのデータ速度の倍密度基数を提供し、ネットワーク設計とネットワークトポロジのコストを削減します。最大128ポートの200Gb/sをサポートするNVIDIAは、市場で入手可能な最も高密度のトップオブラック（TOR）スイッチを提供します。QM9700ファミリーのスイッチを使用すると、中小規模の展開で2レベルのFat Treeトポロジーに拡張するると同時に、電力、遅延、およびスペースの要件を削減できます。
強化された管理
内部管理型のQM9700スイッチは、オンボードのサブネットマネージャーを備えており、最大2,000ノードをすぐに使用できるシンプルな起動が可能です。NVIDIA MLNX-OS®ソフトウェアパッケージを実行するサブネットマネージャーは、コマンドラインインターフェイス（CLI）、web-based user（WebUI）、Simple Network Management Protocol（SNMP）、または、JavaScript Object Notation（JSON）インターフェイスを介して完全なシャーシ管理を提供します。
外部管理型のQM9790スイッチは、高度なNVIDIA Unified Fabric Manager（UFM®）機能セットを利用して、データセンターのオペレーターが最新のデータセンターファブリックを効率的にプロビジョニング、監視、管理、予防的なトラブルシューティング、および保守できるようにして、使用率の向上と全体的な運用コストの削減を実現できます。
製品開発を促進
ハイパフォーマンス・コンピューティング（HPC）や人工知能（AI）のアプリケーションがより複雑になるにつれ、最先端の高速ネットワークへの要求は、究極規模のシステムにとって重要なものとなっています。NVIDIA Quantum-2は、パワーと密度で業界をリードするスイッチプラットフォームであり、NDR の 毎秒400 ギガビット (Gb/s) InfiniBand スループットにより、AI開発者や科学研究者に、世界で最も困難な問題に挑むための最高のネットワーキング性能を提供します。
先進のコンピューティングには先進のネットワーキングが必要
NVIDIA Quantum-2ベースのQM9700およびQM9790スイッチシステムは、1U標準シャーシ設計でポートあたり400Gb/s InfiniBandの前例のない64ポートを提供します。単一のスイッチは、51.2テラビット/秒（Tb/s）の集約された双方向スループットを実現し、665億パケット/秒（BPPS）の容量を超えるランドマークを備えています。最新のNVIDIA高速インターコネクト 400Gb/s テクノロジーをサポートするNVIDIA Quantum-2は、リモート・ダイレクト・メモリ・アクセス（RDMA）、アダプティブルーティング、NVIDIAスケーラブル階層型集約および削減プロトコル（Scalable Hierarchical Aggregation and Reduction Protocol™ - SHARP）などの最先端テクノロジを組み込んだ、高速で非常に低遅延でスケーラブルなソリューションを提供します。他のネットワーキングソリューションとは異なり、NVIDIA InfiniBandは、自己修復ネットワーク機能に加えて、サービス品質（QoS）、拡張仮想レーン（VL）マッピング、および輻輳制御を提供して、アプリケーション全体のスループットを最高にします。理想的なラックマウント型InfiniBandソリューションとして、QM9700およびQM9790 400Gb/s InfiniBand 固定構成スイッチは、FAT Tree、SlimFly、DragonFly +、多次元トーラスなどのさまざまなトポロジーを可能にするため、最大限の柔軟性を実現します。また、前世代との下位互換性があり、広範なソフトウェアエコシステムのサポートが含まれています。
データ駆動型コンピューティングの時代
今日の複雑な研究では、高解像度のシミュレーション、極端なサイズのデータセット、およびリアルタイムで情報を交換する必要のある複雑で高度に並列化されたアルゴリズムの超高速処理が求められています。QM9700 400Gb/s InfiniBand スイッチは、NVIDIA In-Network Computingテクノロジーを拡張し、第3世代のNVIDIA SHARPテクノロジーであるSHARPv3を導入します。SHARPv3は、ネットワークを介した小規模および大規模なデータ集約に対して事実上無制限のスケーラビリティを実現し、前世代と比較して32倍高いAIアクセラレーションパワーを実現します。SHARPv3は、データがデータセンターネットワークを移動する間、複雑な計算のアプリケーションパフォーマンスを劇的に向上させ、アプリケーションのランタイムに参加し、ネットワークを通過するために必要なデータの量を削減します。
ネットワーク設計とトポロジーの合理化
NVIDIAポートスプリットテクノロジーを実装することにより、QM9700およびQM9790スイッチは200Gb / sのデータ速度の倍密度基数を提供し、ネットワーク設計とネットワークトポロジのコストを削減します。最大128ポートの200Gb/sをサポートするNVIDIAは、市場で入手可能な最も高密度のトップオブラック（TOR）スイッチを提供します。QM9700ファミリーのスイッチを使用すると、中小規模の展開で2レベルのFat Treeトポロジーに拡張するると同時に、電力、遅延、およびスペースの要件を削減できます。
強化された管理
内部管理型のQM9700スイッチは、オンボードのサブネットマネージャーを備えており、最大2,000ノードをすぐに使用できるシンプルな起動が可能です。NVIDIA MLNX-OS®ソフトウェアパッケージを実行するサブネットマネージャーは、コマンドラインインターフェイス（CLI）、web-based user（WebUI）、Simple Network Management Protocol（SNMP）、または、JavaScript Object Notation（JSON）インターフェイスを介して完全なシャーシ管理を提供します。
外部管理型のQM9790スイッチは、高度なNVIDIA Unified Fabric Manager（UFM®）機能セットを利用して、データセンターのオペレーターが最新のデータセンターファブリックを効率的にプロビジョニング、監視、管理、予防的なトラブルシューティング、および保守できるようにして、使用率の向上と全体的な運用コストの削減を実現できます。
|
|
|
|
| イン・ネットワーク・コンピューティング | 自己修復ネットワーク | サービス品質（QoS) | ネットワークトポロジ |
| NVIDIAスケーラブルな階層型集約および削減プロトコル（SHARP）™は、コンピューティングからスイッチネットワークへの集合的な通信操作をオフロードします。この革新的なアプローチにより、ネットワークを通過するデータの量が減少し、メッセージパッシングインターフェイス（MPI）の操作時間が大幅に短縮され、データセンターの効率が向上します。 | HPCとAIでは、クラスターは高速で信頼性の高い相互接続に依存しています。自己修復ネットワーク機能を備えたNVIDIAInfiniBandは、リンク障害を克服し、他のソフトウェアベースのソリューションよりも5,000倍高速なネットワークリカバリを可能にします。自己修復ネットワーク機能は、最新世代のInfiniBandスイッチに組み込まれているインテリジェンスを利用します。 | InfiniBandは、高度な輻輳制御や適応ルーティングなど、実績のあるサービス品質機能を備えた唯一の高性能相互接続ソリューションであり、比類のないネットワーク効率を実現します。 | InfiniBandは完全な集中管理機能を備えており、あらゆるトポロジをサポートできます。最も人気のあるトポロジには、ファットツリー、ハイパーキューブ、多次元トーラス、およびDragonfly +が含まれます。最適化されたルーティングアルゴリズムは、特定のアプリケーション通信パターンのトポロジを設計するときに最適化されたパフォーマンスを提供します。 |
システム仕様
| パフォーマンス | ポート毎に400Gb/s |
| スイッチ基数 | 集約データスループット最大51.2Tb/s で、 64の400Gb/sノンブロッキングポート |

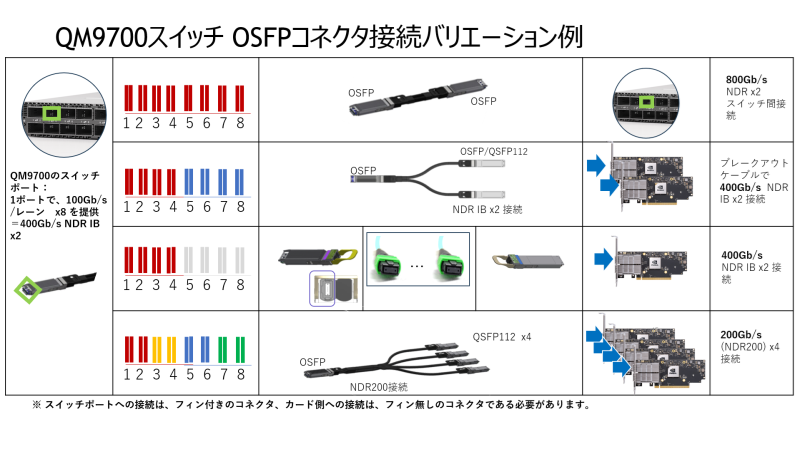

| コネクタとケーブリング | 32のoctal small formfactor pluggable (OSFP)コネクター; パッシブあるいは、アクティブカッパー、あるいは、 アクティブファイバーケーブル； オプティカルモジュール |
| 電源ユニット | 1+1の冗長構成でホットスワップ対応電源 入力範囲：200-240Vac 80 Gold＋及びENERGY STAR認証済み |
| 冷却 | Front-to-rear あるいは、 rear-to-front 冷却オプション：ホットスワップ対応のFANユニット |
| 管理ポート | 1x USB 3.0 x1 1x USB for I2C channel 1x RJ45 1x RJ45 (UART) |
| CPU | x86 Coffee Lake i3 |
| システムメモリ | Single 8GB, 2,666 mega transfers per second (MT/s), DDR4 SO-DIMM |
| 搭載ストレージ | M.2 SSD SATA 16GB 2242 FF |
| ソフトウェア | MLNX-OS |
| システム重量 | 14.5kg |
| システムサイズ | 高さ：43.6 mm 幅 ：438 mm 奥行：660.4 mm |
| ラックマウント | 1Uラックマウント |
| 動作条件 | 温度： > 動作時 0℃ ～ 40℃ > 非動作時 -40℃ ～ 70℃ 湿度： > 動作時 10％ ～ 85％ 結露なし > 非動作時 10％ ～ 90％ 結露なし 高度：最大3050m |
| EMC（エミッション） | CE、FCC、VCCI、ICES、および RCM |
| 製品の安全性に準拠／認証済み | RoHS、CB、cTUVus、CE、及び、CU |
| 製品保証 | 一年 |
製品発注情報
| 発注型番 (OPN) | 説明 |
|---|---|
| MQM9700-NS2F | 64-ports 400Gb/s, 32 OSFP ports, managed, power-to-connector (P2C) airflow (forward) |
| MQM9700-NS2R | 64-ports 400Gb/s, 32 OSFP ports, managed, connector-to-power (C2P) (reverse) |
| MQM9790-NS2F | 64-ports 400Gb/s, 32 OSFP ports, unmanaged, P2C airflow (forward) |
| MQM9790-NS2R | 64-ports 400Gb/s, 32 OSFP ports, unmanaged, C2P airflow (reverse) |
